NV080C-S8低功耗语音芯片
★ 语音时长20秒、40秒、80秒、180秒;
★ PWM输出器可直推0.5W喇叭,支持13bit的DAC输出,可外接功放;
★ 支持8级音量调节,支持循环播放等多种功能;
★ 灵活放音操作,最多可播放220个语音组合;
★ 音质优美,性能稳定,物美价廉,静态电流小于2uA;
★ 内置LVR自复位电路,保证芯片正常工作;
★ 支持4和弦MIDI播放,音质非常优美;
★ 外围电路简单,仅需一耦合电容;
★ 工作电压范围:SOP8的2V~4.5V;SSOP20的是2V~5.5V。
★ IO口丰富,内置MCU,可以定制各种特殊功能;
全国热线

400-8616-826


NVC系列语音芯片是支持一组PWM输出口,可以直推0.5w喇叭,内置LVR复位、内阻频率振动器(最大仅+-1%的误差),无需外接电阻,可以和MASK掩膜无缝对接的多种按键触发方式、以及主控MCU一线串口控制方式并且支持220段声音、44100采样率的8脚语音芯片



★OTP存储格式,生产周期快,最快仅需一天,下单无最小量限制;
★灵活的多种按键操作模式以及电平输出方式供选择(边沿按键触发、电平触发、随机按键播放、顺序按键播放);

★简单方便的一线MCU串口以及两线MCU控制方式,用户主控MCU可控制任意段语音的触发播放及停止;
★语音时长20秒、40秒、80秒、180秒;
★内置一组PWM输出器可直推0.5W喇叭,支持13bit的DAC输出,可外接模拟功放;

★支持8级音量调节,支持循环播放等多种功能;
★灵活的放音操作,通过组合可节省语音空间,最多可播放220个语音组合;
★音质优美,性能稳定,物美价廉,静态电流小于2uA;

★内置LVR自复位电路,保证芯片正常工作;
★DIP8,SOP8,SSOP20以及COB多种封装可供选择,使用方便,应用灵活;

★支持4和弦MIDI播放,音质非常优美;

★外围电路简单,仅需一耦合电容;
★工作电压范围:SOP8的2V~4.5V;SSOP20的是2V~5.5V。

★IO口丰富,内置MCU,可以定制各种特殊功能;

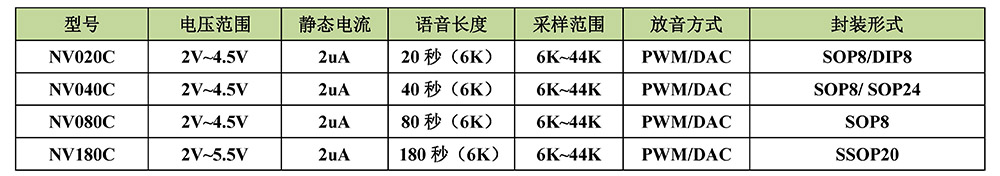

NVC系列语音芯片选型

备注:

1、语音长度全部基于6K采样率计算的,一般应用中采样率是大鱼8K的,所以语音长度仅作参考;

2、所有个秒数的IC都支持和弦播放;




NVC系列语音芯片具有丰富的控制方式。它分为按键控制模组和MCU一线串口控制模式。其中按键控制模组分为ON/OFF控制、脉冲可重复触发、脉冲不可重复触发、电平保持触发、电平非保持触发、DOWN下一首、随机段触发。当1口被分配为MCU一线触发时,不能同时作为按键来触发。

按键控制模组

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式可单独设置,按键控制模式的防抖动时间为17ms

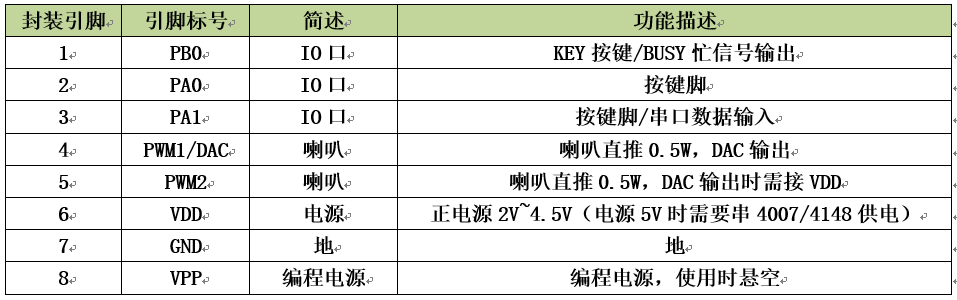

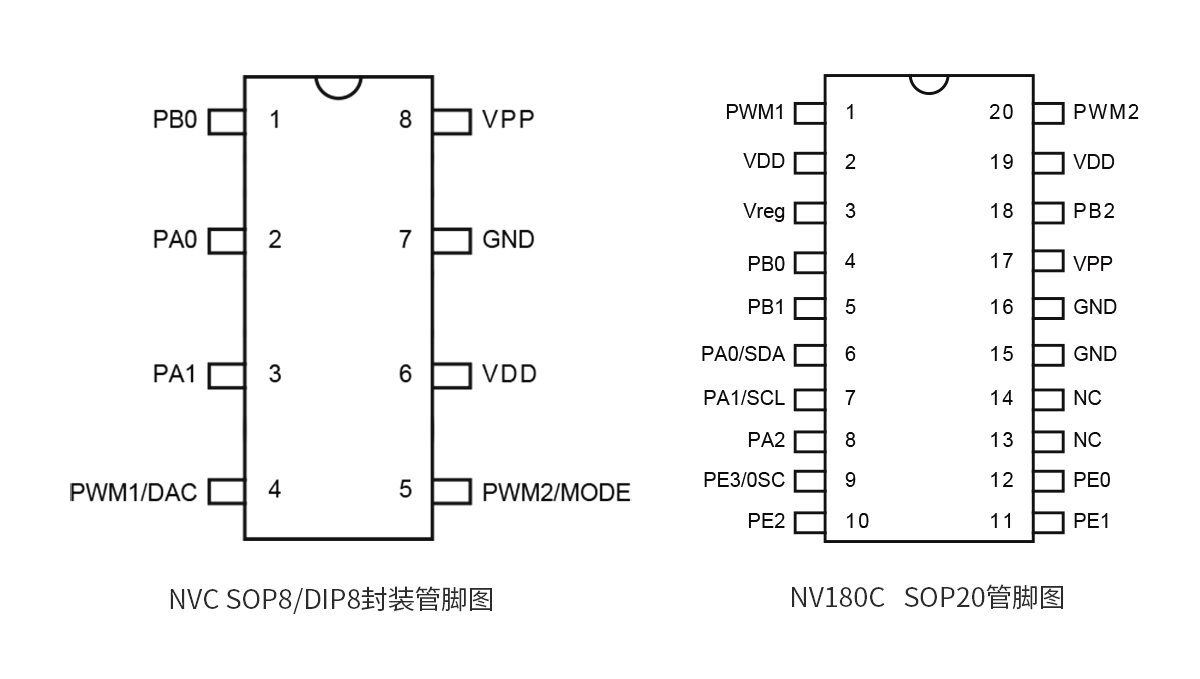

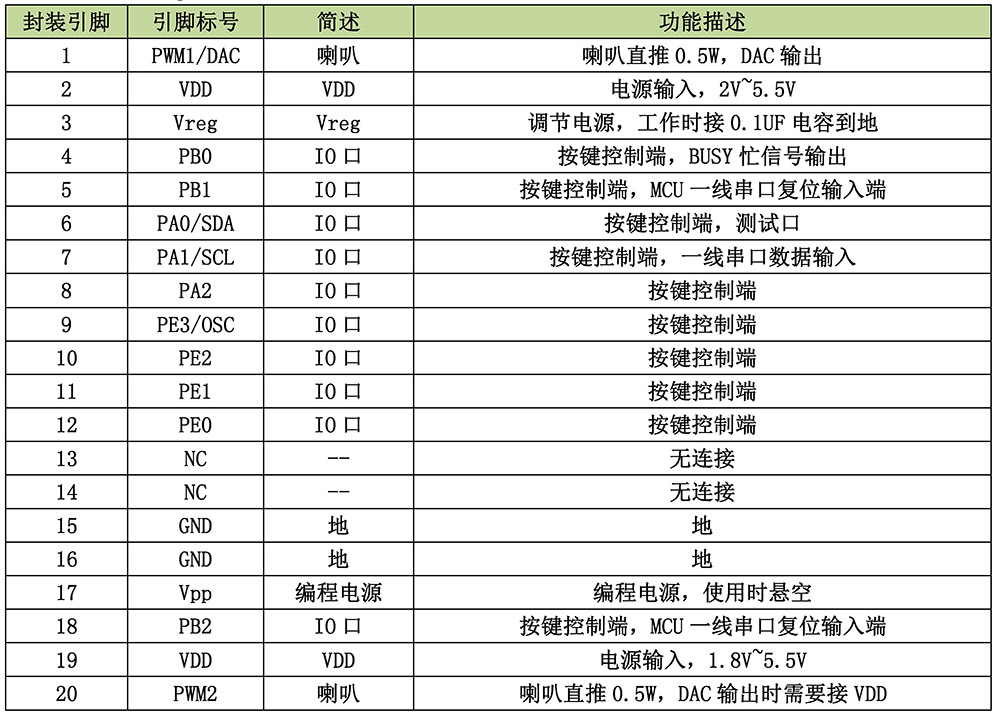

②端口分配


按键模式-低电平触发

按键播放

1.电平(按键)可打断
2.电平(按键)不可打断
3.电平(按键)保持可循环

4.电平(按键)保持不循环

上电播放:1.上电播放一次2.上电循环播放

按键播放

电平可打断:按下按键播放语音,语音正在播放时当再次按下按键将重新开始重新播放。
电平不可打断:按下按键播放语音,语音正在播放时当再次按下按键,语音继续播放
上一段直到完毕,不理会按键操作,只有当语音播放完毕后按键在起作用。
电平保持循环:按键一直按下(电平一直触发),语音将保持循环播放。
电平保持不循环:按键一直按下(电平一直触发),语音播放一次后将停止播放。
上电播放一次:通电后,语音将会播放一次,然后停止。
上电播放循环:通电后,语音将会一直循环播放。
注:管脚123都可接按键,用不到的管脚可以直接悬空。



MCU二线串口触发

MCU二线串口控制是指主控MCU通过DATA数据线来控制任意一段语音的触发播放及停止。时序采用下列时序。

  端口的分配





数据与语音的对应关系

可支持223段声音以及命令的发送。语音地址发送和命令发送格式是一样的,发送之间相互独立。




NVC系列语音芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、儿童玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
